Предохранительный клапан для СО2 с регулировкой

Tekhi - Юр, рассказывая о  безопасности при работе с баллонной системой,  ты обещал рассказать о самодельном предохранительном клапане. Мол, для борьбы с дампом он лучше, чем  простой,  который используется в  генераторе.  Расскажешь?

Ю.В. - Конечно. На самом деле, он очень простой. И придумал его не я. Очень давно, когда мы только начинали развивать генераторы, многие предлагали варианты такого рода предохранительных клапанов. Был ли точно такой, я не помню. Во всяком случае, на сегодня я их делаю вот так. ))  Понадобится пружинка нужной жесткости, регулировочный винт М4х40 с парой гаек и шайб, и пара винтиков на М2,5 с гайками. Ну и конечно два шприца, куда ж я без них? ))

Tekhi - Шприцы любые?

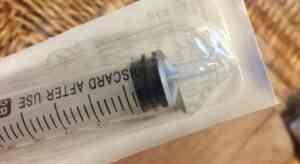

Ю.В. - Нет. Они должны быть на 5 мл. Один должен быть т.н. “трехкомпонентный”- с резиновым поршеньком и обязательно с носиком по центру. Вот такой.

А второй может быть с носиком где угодно, но должен быть двухкомпонентный – поршень полностью пластиковый. Он будет контактировать с СО2 и нам совсем не нужно, чтоб он со временем задубел.

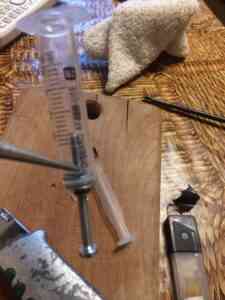

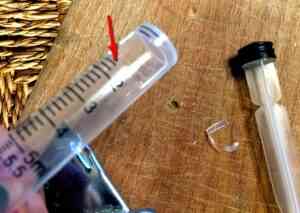

В первом шприце (с центральным носиком), аккуратно его срезаем и рассверливаем или прожигаем отверстие на 4 мм, чтоб в него нормально зашел регулировочный винт.

После чего аккуратно прорезаем в нем окошко.

Оно нам будет нужно для того, чтобы можно было удерживать гайку при регулировке на нужное давление.

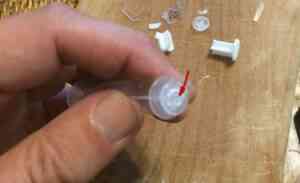

После чего снимаем с поршенька резиновую накладку и в торце штока опять же прожигаем или просверливаем лунку – для упора винта.

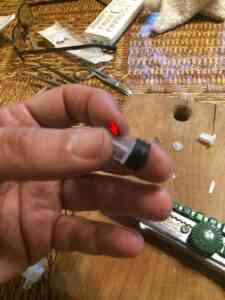

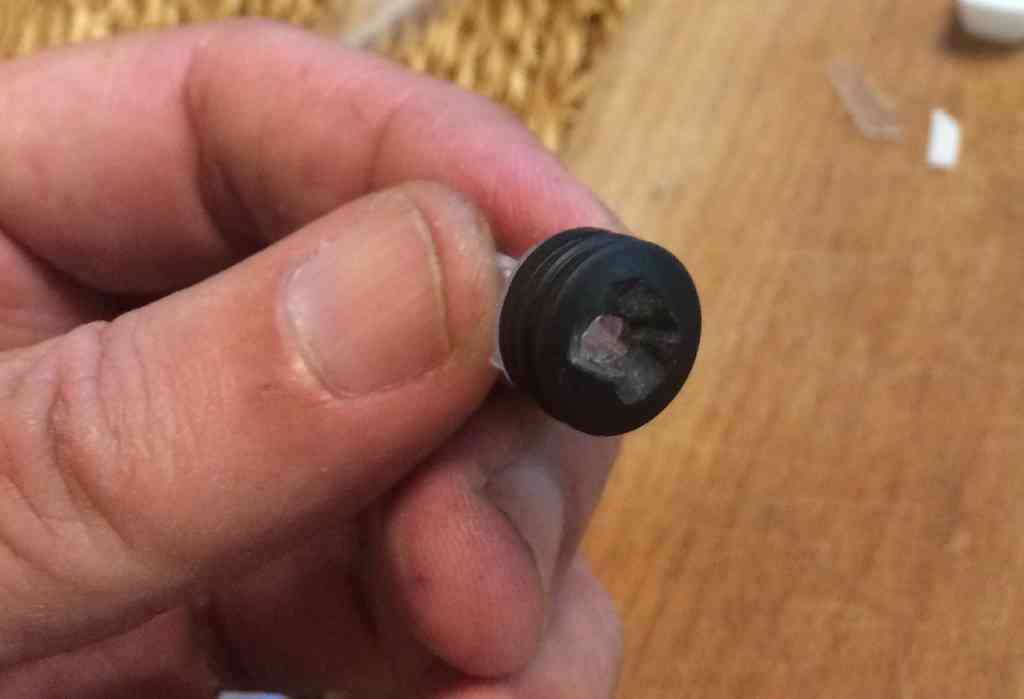

После этого прорезаем ножом отверстие в резиновой накладке напротив лунки

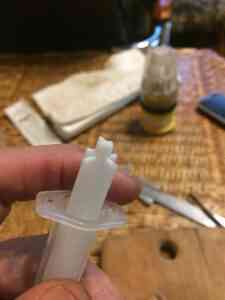

Обрезаем шток на 1 – 1,5 см и подрезаем его ребра так, чтоб на них могла сесть наша пружинка.

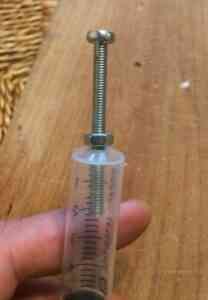

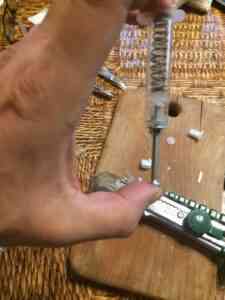

В итоге, собрав все это обратно и установив пружинку, мы получим такую примерно конструкцию.
Здесь на фото резинку еще не надел, без нее проще разбирать-собирать, но она дальше вернется на место.

Tekhi - Юр, а почему именно с резинкой? Почему двухкомпонентный шприц не годится?

Ю.В. - Потому что мы шток обрезаем достаточно коротко и нам нужно, чтоб поршень не болтался в шприце, а хоть как-то держал свое положение. Хотя бы на этапе сборки. Для удобства.

Tekhi - Понятно, спасибо. А пружинку как ты подбирал?

Ю.В. - Покупал “на глазок”. Так, чтоб при сжатии на 1 см, усилие у нее было около 1 кг. При площади поршня шприца примерно 1 см2, это даст давление в 1 атм. Понятно, что “на глазок”, но от чего-то отталкиваться надо? Дальше регулировкой подправим.

Tekhi - Ясно. Извини, что отвлекла. )

Ю.В. - Ничего. Итак, регулировочная часть у нас готова.

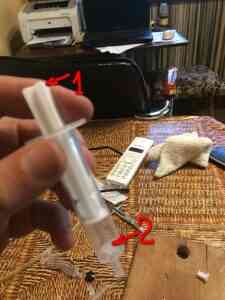

Дальше берем второй шприц и от штока отрезаем упор (1), а под сам шток подкладываем какую-нибудь крупинку (2). Она нам нужна, чтоб шток не прижимался плотно ко дну, чтоб при повышении давления он реагировал сразу, всей площадью, а не только той частью, которая напротив 2-мм носика.

После чего заднюю часть штока подрезаем под пружинку точно так же, как делали с первым упором.

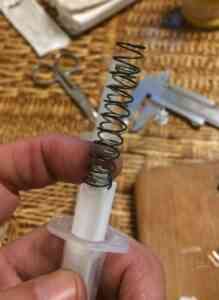

Вот так она должна сесть.

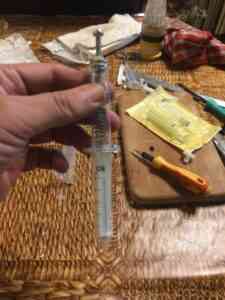

Собираем наш клапан – соединяем “ушки”- упоры для пальцев у шприцов винтиками с гайками.

При попадании газа в носик нижнего шприца, он будет воздействовать на поршень и поднимать его вверх, сжимая пружину. Чем больше давление, тем выше поднимет. В том месте, где “хватит”, надо в нем сделать отверстие.

Tekhi - А как угадать?

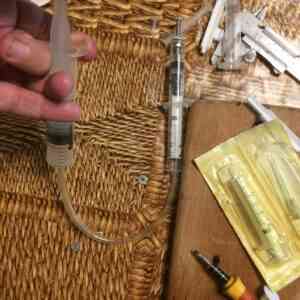

Ю.В. - А мы не будем угадывать. Мы посчитаем. Мы сделаем такой “испытательный стенд”.

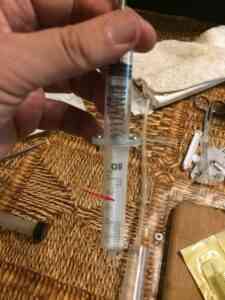

Я сжимаю воздух 20-и кубовым шприцом и хочу понимать, на сколько поднимется мой шток клапана при 2-х атмосферах. Это значит, что объем воздуха должен из 20 мл стать в сумме (по двум шприцам) 20 / 4 = 5 мл. В данном случае на фото показан результат примерно на 1,3 атм.

Вот я 2 атм по факту и получил, в одном был остаток 3 мл, во втором поршень поднялся до отметки 2 мл. Вот в этом месте и делаем прорезь.

Ну, собственно и все. )) Дальше ставим на систему и испытываем.

Tekhi - Клаасно! Это что получается, его можно поставить в любом месте?

Ю.В. - Ты про борьбу с дампом? Тогда нет. Его нужно ставить между редуктором и регулировочным краном. В некоторых баллонных системах кран вместе с электромагнитным клапаном установлен прямо на редуктор. В этом случае нужно между ними вкрутить тройничок. Ну, а если как у меня, они соединены шлангом, то да, можно врезать в любом месте этого шланга.

Tekhi - Ну, хорошо, ты вырезал окошко под свои конкретные “страховочные” 2 атмосферы. А если ты завтра решишь поставить атомайзер, для которого нужно рабочее давление 3 атм? Ведь с дополнительной атмосферой для страховки это уже будет 4? Что тогда делать? Менять клапан?

Ю.В. - Зачем менять? Регулировочным винтом подтянуть пружину на нужное давление. ))

Tekhi - Аааа! Точно! Здорово как! А еще где его можно использовать?

Ю.В. - Да где угодно, где нужна страховка от повышения давления. Хоть в химическом генераторе, хоть в браге, хоть еще где-то.

Кстати, если не полениться и поиграться с этим клапаном, изменяя давление СО2 по манометру редуктора, то можно на него нанести градуировку и он сам станет манометром. ))

Tekhi - Спасибо, Юр! Когда возьму себе баллон, обязательно такой сделаю.

Ю.В. - Пользуйся на здоровье!
